Línea plástica ondulada máquina acanalada de la protuberancia del tablero del PVC de la placa

2. parámetro principal de la técnica

1) Extrusor de tornillo gemelo cónico SJSZ-65/132

Diámetro del tornillo: 65/132m m

Tornillo y estructura del barril: tornillo del special del tablero de la onda

Control eléctrico del dispositivo: el control de frecuencia variable, y con el inversor de la frecuencia de la velocidad de ABB, poder del motor principal es la CA 37kw

Estructura de la transmisión: el reductor horizontal, endurece la rueda de engranaje superficial del engranaje, transmisión de velocidad-disminución y el distribuidor es integrado

Calor y frialdad del barril: calentado por el resistor eléctrico y de aire forzado refresqúese

Protuberancia máxima hecha salir: 200-250kgs/h

Con el anillo de cerámica de la calefacción, refrescado por el ventilador

Tratamiento duro del diente del pulido superficial del uso del reductor de velocidad

2) Tipo moldeo por extrusión de T

Anchura del labio del molde: 1050m m

Grueso del tablero: 0-7m m (ajustable)

Estructura principal: El canal de flujo principal es modo de la capa-suspensión, con el dispositivo de ajuste de cantidad el fluir interno, equipado del dispositivo de ajuste para el labio del molde,

Modo de la calefacción: palillo de la calefacción del acero inoxidable

Secciones de la calefacción: cinco secciones

Materiales del molde: acero de aleación especial del molde

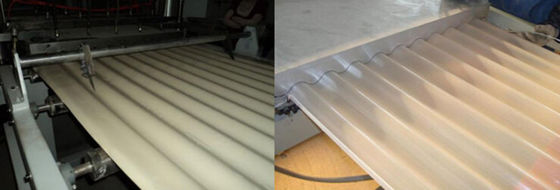

3) Onda que forma la máquina

Dimensiones de la máquina de formación: (según los requisitos de clientes)

Onda grande: R = 15 cresta de onda de H= 16,5: 63m m

Pequeña onda: cresta de onda del h= 8 del r= 9: 36m m

Longitud del rodillo de formación: 1050m m

Materiales: acero de aleación

Profundidad del nitrógeno superficial: 0.1-0.14m m

Formación de velocidad: 0.5-5m/min

Modo de enfriamiento: refrigeración por agua

Poder del motor del rodillo: 2.2kw

Inversor de la frecuencia: ABB

Tamaño del molde de calibración del vacío: 1000/540m m

Profundidad del nitrógeno: 0.1-0.14m m

Modo de enfriamiento: refrigeración por agua

Poder de la bomba de vacío: 5.5kw

4) Máquina triming del margen:

Modo de Triming: Knifeblade

Cantidad del knifrblade: 2sets

5) Brachet de enfriamiento del rodillo

Dimensión de los rodillos: 80 x 1000m m

Cantidad de los rodillos: 10

Longitud del soporte: 2500m m

6) Acarreo de la máquina

Acarreo de velocidad: 0.5-5m/min

Poder del motor de acarreo: 2.2kw

Regulación variable de la velocidad de la frecuencia: ABB

7) Cortadora

Modo del corte: Modo hidráulico del corte

Anchura de corte máxima: 1000mmm

Cortar alcance del movimiento: 500m m

Combinado con el equipo de la medida de la longitud, la medida auto y el corte auto

8) Gabinete de control:

Las piezas eléctricas dominantes todas adoptan marca famosa del international

Metro de la temperatura: OMRON de Japón

Contactor: Schneider de Francia

Inversor: ABB

Otros dispositivos eléctricos son de grupo de Zhengtai
